نمای کرتین وال

معنی کرتین وال، نمای کرتین وال چیست

کرتین وال ( به انگلیسی : Curtain Wall) در لغت به معنای "دیوار پرده ای" است. این نام به دلیل ساختار مستقل و غیرباربر آن انتخاب شده است، چرا که مانند یک پرده، تنها روی اسکلت ساختمان نصب می شود و هیچ گونه بار سازه ای را تحمل نمی کند. این سیستم نمای مدرن، برخلاف دیوار سنتی که بخشی از سازه ساختمان محسوب می شوند، تنها به عنوان یک پوسته محافظ عمل کرده و از ترکیب شیشه، آلومینیوم و پروفیل سبک ساخته می شود.

نمای شیشه ای کرتین وال امروزه به عنوان یکی از شاخص ترین نماهای معماری مدرن شناخته می شود. این سیستم نه تنها جلوه ای شفاف و لوکس به ساختمان می بخشد، بلکه با عایق بندی مناسب، عملکرد بهینه ای در کنترل نور، حرارت و صوت دارد. از آنجایی که نمای کرتین وال به سازه اصلی متصل نمی شود و بار مرده ای به ساختمان تحمیل نمی کند، وزن کلی سازه کاهش یافته و امکان استفاده از سطوح بزرگ شیشه ای فراهم می شود.

استفاده از کرتین وال از اوایل قرن بیستم و با توسعه ساختمان های بلندمرتبه آغاز شد. پیشرفت فناوری و بهبود مواد اولیه، از جمله شیشه های مقاوم و آلومینیوم باکیفیت، این سیستم را به یکی از اجزای کلیدی در معماری مدرن تبدیل کرده است. امروزه، این نما به دلیل سبک بودن، دوام بالا و انعطاف پذیری در طراحی، در ساختمان های تجاری، اداری و مسکونی به طور گسترده مورد استفاده قرار می گیرد.
کرتین وال علاوه بر زیبایی، نقش مهمی در بهره وری انرژی ایفا می کند. طراحی مدرن آن به گونه ای است که از ورود بیش از حد گرما و سرما جلوگیری کرده و میزان استفاده از سیستم های گرمایشی و سرمایشی را کاهش می دهد. این ویژگی، در کنار امکان بهره گیری از نور طبیعی، آن را به گزینه ای ایده آل برای ساختمان های مدرن تبدیل کرده است.



در پادکست زیر به طور اجمالی درباره کرتین وال صحبت شده است:

پنجره کرتین وال

تفاوت اصلی پنجره کرتین وال با پنجره معمولی در نحوه ی نصب و عملکرد آن است. پنجره سنتی معمولاً به عنوان اجزای جداگانه در دیوار سازه ای به کار می روند، در حالی که پنجره کرتین وال جزء یک نمای یکپارچه و پیوسته است که کل سطح خارجی ساختمان را پوشش می دهد. این امر نه تنها زیبایی ظاهری را افزایش می دهد بلکه عملکرد عایق بندی حرارتی و صوتی ساختمان را بهبود می بخشد. این نوع پنجره ها از جنس شیشه و پروفیل آلومینیوم ساخته می شوند و به صورت کلی در ساختمان مرتفع کاربرد فراوان دارند، زیرا بسیار سبک بوده و زمان کمی برای ساخت آن ها در مقایسه با سایر روش ها نیاز است.

پنجره کرتین وال به صورت مختلفی ارائه می شوند که شامل: کاملا ثابت، عایق در برابر آب و قابلیت تحمل بار بالا شده و نکته مهم در اجرای این سازه ها در شرایط مختلف آب و هوایی، توجه به انبساط و انقباض آنها است که در پایداری و عمر آنها بسیار تاثیرگذار می باشد. سایر قسمت این پنجره ها در کارخانه ساخته می شوند و در محل ساختمان به هم متصل می گردند که این امر سبب راحتی در اجرای آن ها بوده و زمان مورد نیاز را بسیار کاهش می دهند.

به صورت کلی می توان مزایای پنجره کرتین وال را به شرح زیر بیان کرد:

• سبک بودن و اجرای آسان این روش در مقایسه با سایر روش ها و امکان نصب لولا و باز شدن در حالت مختلف
• مقاوم بودن این سازه ها در برابر نیرو خارجی (نیروی باد و زلزله)
• قابلیت عایق بودن بالایی دارند و هدر رفتن انرژی را کاهش داده، به همین دلیل سبب کاهش هزینه ها می شوند.
• مقرون به صرفه بودن این روش در برابر سایر روش ها از جمله سنگ کاری
• انعطاف پذیر بودن این سازه ها از لحاظ ابعادی که می توان اندازه کوچک تا بزرگ را ایجاد کرد.
• استفاده از شیشه چند جداره در این پنجره ها سبب عبور موثر و مناسب نور شده و بنابراین به لوازم روشنایی کمتری نیاز است و سبب ذخیره سازی انرژی می شوند.
• امکان استفاده از رنگ مختلف در پروفیل آلومینیومی

مشخصات فنی کرتین وال

کرتین وال از اجزای متعددی تشکیل شده که هر یک با رعایت استانداردهای بین المللی طراحی و ساخته می شوند. موارد زیر جزئیات کامل مشخصات فنی کرتین وال را پوشش می دهد:

1. متریال اصلی کرتین وال – آلومینیوم:فریم کرتین وال معمولاً از آلومینیوم ساخته می شوند. این ماده به دلیل وزن سبک، مقاومت بالا در برابر خوردگی و زنگ زدگی و امکان پوشش دهی با روش مدرن مانند آنودایزینگ یا رنگ آمیزی پودری، انتخاب ایده آلی برای این سیستم است. استفاده از آلومینیوم همچنین به کاهش بار کلی سازه کمک می کند؛ به طوری که بار وارده به اسکلت ساختمان به حداقل رسیده و امکان طراحی نماهای بزرگ شیشه ای فراهم می شود.
2. پانل شیشه ای:در کرتین وال از انواع شیشه مقاوم مانند شیشه سکوریت و لمینیت استفاده می شود. این پانل ها به دلیل مقاومت بالا در برابر ضربه و شکستن به صورت یکنواخت، ضمن ایجاد جلوه ای شفاف و مدرن، از ایمنی بیشتری برخوردارند. در برخی پروژه ها، برای بهبود عایق حرارتی و صوتی، از شیشه دوجداره یا چندجداره بهره گرفته می شود که از انتقال حرارت و نویز جلوگیری کرده و محیط داخلی ساختمان را بهبود می بخشد.
3. عایق کاری حرارتی و صوتی:کرتین وال به عنوان یک سیستم نمایی می تواند به عنوان یک عایق عمل کند. استفاده از شیشه دوجداره به همراه مواد عایق در بخش فریم، موجب کاهش انتقال گرما و سرما از محیط خارجی به داخل ساختمان می شود. این ویژگی در کنار کاهش مصرف انرژی و افزایش راحتی محیط داخلی، به بهبود عملکرد صوتی نیز کمک می کند.
4. مقاومت در برابر زلزله و باد کرتین وال:از آنجایی که کرتین وال به عنوان یک پوسته مستقل بر روی اسکلت ساختمان نصب می شود، طراحی آن باید مطابق با استانداردهای مهندسی مقاومت در برابر نیروهای افقی نظیر باد و زلزله باشد. سیستم نگهدارنده و اتصالات فنی با در نظر گرفتن بارهای دینامیکی، انعطاف پذیری لازم را در مواقع بحرانی فراهم می کنند.

1. آب بندی و درزبندی کرتین وال:برای جلوگیری از نفوذ آب و رطوبت به داخل ساختمان، سیستم کرتین وال از نوارهای درزبندی سیلیکونی و مواد مشابه استفاده می کنند. این درزبندی ها علاوه بر حفظ عایق بندی، از ورود آلودگی محیطی به ساختار داخلی ساختمان جلوگیری کرده و دوام کلی سیستم را افزایش می دهند.
2. عملکرد در برابر آتش سوزی:در ساختمان هایی که ایمنی در برابر آتش از اهمیت ویژه ای برخوردار است، از شیشه مقاوم در برابر حرارت و شعله بهره گرفته می شود. این نوع شیشه ها تا دمای معینی مانع از انتقال حرارت می شوند و نقش مهمی در افزایش ایمنی در مواقع اضطراری دارند.
3. باربری و وزن کرتین وال:یکی دیگر از مشخصات فنی حیاتی، وزن کلی سیستم کرتین وال و باربری اجزای آن است. طراحی این سیستم به گونه ای است که می تواند وزن پانل های شیشه ای را به طور یکنواخت تحمل کرده و از ایجاد تنش غیرضروری در سازه جلوگیری کند. این ویژگی موجب می شود تا کرتین وال علاوه بر جنبه زیبایی شناسی، از لحاظ عملکردی نیز بهینه عمل کند.
4. روش نصب و نگهداری:نصب صحیح کرتین وال مستلزم رعایت دقیق استانداردهای فنی و استفاده از تجهیزات تخصصی است. اتصالات و نگهدارنده ها باید با دقت محاسبه شده و به گونه ای نصب شوند که علاوه بر افزایش ایمنی، امکان دسترسی جهت بازرسی و نگهداری دوره ای فراهم باشد.

این مجموعه مشخصات فنی، کرتین وال را به یک سیستم نمای ساختمانی کامل و کارآمد تبدیل می کند که علاوه بر زیبایی بصری، عملکردی بهینه در برابر شرایط محیطی و نیروهای وارده ارائه می دهد.

انواع نمای کرتین وال

انواع نمای کرتین وال در دو دسته بندی جنس متریال و نحوه فیکس شدن طبقه بندی میشود:

نمای لامل

نمای کرتین وال یونیتایز و سمی یونیتایز

نمای کرتین وال فول گلس

نمای کرتین وال اسپایدر

نمای کرتین وال فریم لس

نمای کرتین وال فیس کپ

نمای کرتین وال سمی فریم لس

نمای کرتین وال یوچنل

دسته بندی مختلف بر اساس نوع ساخت (آلومینیومی) و نحوه فیکس کردن شیشه معرفی شده اند؛ همچنین سیستم پیش ساخته، استیک، سمی یونیتایز، هایبرید و سایر فناوری نوین به تفصیل بررسی می شوند.

انواع نمای کرتین وال آلومینیومی

این دسته بندی بیشتر بر پایه ی روش تولید و نصب قطعات آلومینیومی و شیشه ای بنا شده است. در ادامه انواع مختلف آورده شده و هر کدام از منظر طراحی، نصب و مزایا/معایب بررسی می شوند.

نمای کرتین وال لامل یا استیک

در سیستم نمای کرتین وال لامل، اجزای افقی و عمودی نما به صورت جداگانه در محل پروژه نصب می شوند. هر قطعه – شامل پروفیل ها و شیشه ها – به صورت دستی و مطابق با ابعاد دقیق نصب می گردد.

• ویژگی ها:

انعطاف پذیری بالا در طراحی: امکان ایجاد طرح پیچیده و سفارشی.

نیاز به تخصص بالا: اجرای دقیق توسط مجریان مجرب کرتین وال ضروری است.

سرعت نصب نسبتاً پایین: زمان بری نصب هر قطعه به صورت جداگانه.

نمای کرتین وال یونیتایز (Unitized System)

در سیستم یونیتایز، واحد کامل نمای آلومینیومی (شامل پروفیل و شیشه) در کارخانه به صورت ماژولار تولید شده و به صورت پیش ساخته به محل نصب منتقل می شوند.

• ویژگی ها:

سرعت نصب بالا: نصب سریع به دلیل پیش ساخته بودن قطعات.

کیفیت ساخت یکنواخت: کنترل کیفیت در محیط کارخانه موجب بهبود عملکرد نمای نهایی می شود.

مناسب برای ساختمان بزرگ و مرتفع: کاهش خطا اجرایی در پروژه بزرگ.

نمای کرتین وال سمی-یونیتایز (Semi-Unitized System)

این سیستم ترکیبی از دو روش است؛ قطعاتی از نما در کارخانه به صورت نیمه ساخته تولید می شوند و در محل پروژه مونتاژ نهایی صورت می گیرد.

• ویژگی ها:

ترکیب مزایای استیک و یونیتایز: ارائه انعطاف پذیری نسبی به همراه سرعت نصب قابل قبول.

مناسب برای پروژه با پیچیدگی متوسط: امکان تنظیمات میدانی با حفظ کنترل کیفیت کارخانه ای.

نمای کرتین وال هایبرید (Hybrid System)

سیستم هایبرید نوعی ترکیبی است که برخی اجزا به صورت پیش ساخته و برخی دیگر به صورت نصب میدانی اجرا می شوند. این روش سعی در بهره مندی از مزایای هر دو سیستم استیک و یونیتایز دارد.

• ویژگی ها:

انعطاف پذیری بالا: امکان تغییرات طراحی در محل با حفظ سرعت نصب.

تعادل بین هزینه و زمان اجرا: کاهش هزینه میدانی نسبت به سیستم استیک و حفظ کنترل کیفیت کارخانه ای.

نمای کرتین وال فول گلس (Full-Glass Curtain Wall)

در این سیستم، نمای خارجی ساختمان به طور کامل از شیشه تشکیل شده و استفاده از فریم آلومینیومی به حداقل رسیده است.

• ویژگی ها:

زیبایی بصری فوق العاده: نمای شفاف و مدرن به دلیل حداقل استفاده از قاب آلومینیومی.

نصب دقیق و حساس: نیاز به نصب دقیق به دلیل استفاده انحصاری از شیشه.

مناسب برای ساختمان اداری و تجاری: تأکید بر طراحی مدرن و نورگیری بالا.

نمای کرتین وال اسپایدر (Spider Glass Curtain Wall)

در نمای اسپایدر، صفحات شیشه ای به وسیله بست فلزی (اغلب از جنس استیل) به ساختار ساختمان متصل می شوند.

• ویژگی ها:

نمای بسیار شفاف: استفاده از بست نازک فلزی که کمترین دید به ساختار فریم دارند.

مقاومت بالا: مناسب برای ساختمان بلند با نیاز به تحمل بار جانبی بالا.

کاربرد در فروشگاه ها و مراکز تجاری: جذابیت بصری و استفاده از شیشه بزرگ.

انواع نما کرتین وال بر اساس نحوه فیکس کردن شیشه

این دسته بندی بر اساس تکنیک فیکس کردن شیشه در فضای بین لامل ها یا قاب ها تقسیم بندی می شود. تفاوت عمده در نحوه اتصال شیشه ها باعث تغییرات ظاهری و عملکردی نمای نهایی می گردد.

نمای کرتین وال فریم لس (Frameless)

در این نوع، از قاب خارجی استفاده نمی شود و شیشه ها با چسب استراکچرا یا کلاف آلومینیومی تثبیت می شوند.

• ویژگی ها:
  • ظاهر یکنواخت و بی قاب: ایجاد یک سطح صاف و بدون درز.
  • نصب حساس و دقیق: نیازمند تکنیک پیشرفته جهت تضمین پایداری شیشه.

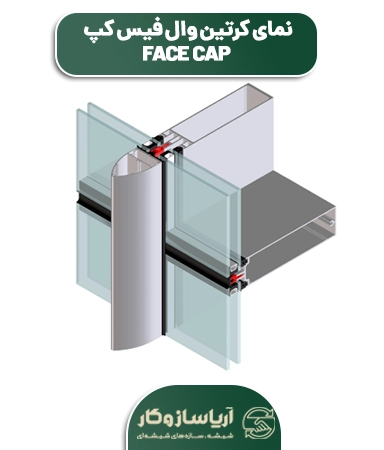

نمای کرتین وال فیس کپ (Face Cap)

پس از نصب لامل افقی و عمودی، شیشه ها بین این لامل ها قرار می گیرند و سپس با استفاده از درپوش (Cap) مخصوص به محل خود تثبیت می شوند.

• ویژگی ها:

تنوع ظاهری: استفاده از درپوش با اشکال و رنگ متنوع که به زیبایی نما می افزاید.

تثبیت دقیق: درپوش ها نقش مهمی در تثبیت شیشه و جلوگیری از هرگونه لغزش دارند.

نمای کرتین وال سمی فریم لس (Semi-Frameless)

این روش ترکیبی از استفاده از قاب در یک جهت (مثلاً افقی) و استفاده از چسب یا لاستیک در جهت دیگر است.

• ویژگی ها:

تطبیق با نیاز معماری: امکان تثبیت شیشه به صورت جزئی با استفاده از درپوش و جزئی دیگر با چسب استراکچرا.

ظاهر متفاوت: ترکیب دو سبک می تواند نمایی منحصر به فرد و جذاب ایجاد کند.

نمای کرتین وال یوچنل (U Channel)

در این سیستم از کلاف آلومینیومی دور شیشه استفاده نمی شود. به جای آن، از اسپیسرهای مخصوص و چسب استراکچرا در داخل یک فضای پازلی بهره برده می شود.

• ویژگی ها:

هزینه پایین تر: نسبت به سیستم کاملاً فریم لس، هزینه کمتری در اجرا دارد.

ظاهر مشابه فریم لس: به دلیل عدم استفاده از قاب بزرگ، نمای نهایی شفاف و زیبا ارائه می شود.

مقایسه انواع نمای کرتین وال

در جدول زیر انواع نمای کرتین وال  از نظر هزینه، سرعت اجرا و کاربرد مقایسه شده است:

نوع نمای کرتین وال	هزینه اجرا	سرعت نصب	کاربرد اصلی
سیستم استیک	هزینه اولیه کمتر، اما هزینه نیروی کار بالا به دلیل نصب دستی.	نسبتاً پایین (به دلیل نصب هر قطعه جداگانه)	پروژه با طراحی سفارشی و انعطاف پذیری بالا.
سیستم یونیتایز	هزینه تولید پیش ساخته بالا، ولی کاهش هزینه میدانی.	بسیار بالا (پیش ساخته و ماژولار)	ساختمان بزرگ و مرتفع با زمان بندی فشرده.
سیستم سمی-یونیتایز	ترکیبی از هزینه استیک و یونیتایز.	متوسط تا بالا	پروژه متوسط با نیاز به کنترل کیفیت کارخانه ای و انعطاف پذیری.
سیستم هایبرید	تعادل مطلوب بین هزینه و زمان اجرا؛ بسته به ترکیب روش ها متغیر است.	بالا (بخشی پیش ساخته و بخشی میدانی)	پروژه پیچیده با نیاز به انعطاف پذیری و سرعت نسبی.
سیستم فول گلس	هزینه بالا به دلیل استفاده گسترده از شیشه با کیفیت.	پایین تا متوسط (نیازمند دقت نصب بسیار بالا)	ساختمان اداری و تجاری مدرن با تاکید بر نورگیری و طراحی شفاف.
سیستم اسپایدر	هزینه نسبتاً بالا به علت استفاده از بست استیل دقیق.	متوسط	ساختمان بلند با نیاز به مقاومت بالا و ظاهر شفاف.
نمای فیس کپ	هزینه متوسط، بسته به نوع درپوش استفاده شده.	متوسط	پروژه هایی که به تنوع ظاهری و تثبیت دقیق شیشه نیاز دارند.
سیستم سمی فریم لس	هزینه متعادل با ترکیب دو روش؛ بسته به طراحی متغیر است.	متوسط	پروژه معماری خاص با نیاز به ترکیب سبک مختلف.
روش یوچنل	هزینه پایین تر نسبت به سیستم کاملاً فریم لس.	بالا	پروژه هایی با بودجه محدود اما تمایل به داشتن نمای شفاف و مدرن.

مزایا و معایب نمای کرتین وال

سیستم کرتین وال به‌عنوان یک راهکار مدرن در نمای ساختمان، علاوه بر زیبایی بصری، مزایا و معایب خاص خود را دارد که در ادامه به‌طور جامع بررسی می‌کنیم:

مزایا کرتین وال

زیبایی بصری و طراحی مدرن: نمای شیشه ای کرتین وال جلوه ای بسیار زیبا و مدرن به ساختمان می‌بخشد و به عنوان یک عنصر برجسته در معماری معاصر شناخته می‌شود.

سبکوزنی و مقاومت در برابر باد و زلزله: به دلیل استفاده از آلومینیوم و پروفیل سبک، کرتین وال از نظر وزنی بهینه بوده و در برابر نیرو جانبی مانند باد شدید و زلزله عملکرد مناسبی از خود نشان می‌دهد.

قابلیت استفاده از شیشه دوجداره: استفاده از پنجره دوجداره کرتین وال موجب بهبود عایق حرارتی و صوتی شده و مصرف انرژی ساختمان را کاهش می‌دهد.

معایب کرتین وال

هزینه بالا نسبت به نما سنتی: قیمت نمای کرتین وال به دلیل استفاده از مواد با کیفیت و فناوری پیشرفته، در مقایسه با نماهای سنتی معمولاً بالاتر است.

نیاز به نگهداری دوره‌ای: معایب کرتین وال شامل نیاز به بازرسی و نگهداری منظم برای اطمینان از عملکرد بهینه سیستم و جلوگیری از مشکلات احتمالی مانند نشتی آب یا خرابی اتصالات می‌شود.

در جدول زیر مزابا و معایب نمای کرتین وال به طور خلاصه آورده شده است

مزایا کرتین وال	معایب کرتین وال
زیبایی بصری و طراحی مدرن (نمای شیشه ای کرتین وال)	هزینه بالاتر نسبت به نما سنتی (قیمت نمای کرتین وال)
سبکوزنی و مقاومت در برابر باد و زلزله	نیاز به نگهداری دوره‌ای
قابلیت استفاده از شیشه دوجداره (پنجره دوجداره کرتین وال)	–

نصب و اجرا نمای کرتین وال

اجرا و نصب کرتین وال نیازمند رعایت دقیق مراحل تخصصی است تا از کیفیت نهایی نما و عملکرد صحیح آن اطمینان حاصل شود. مراحل اجرای کرتین وال به شرح زیر است:

1. طراحی نقشه با نرم‌افزار تخصصی: استفاده از نرم‌افزار طراحی کرتین وال (مانند CAD، Revit  و نرم‌افزار BIM) جهت تهیه نقشه دقیق و بررسی ابعاد و اتصالات.
2. ساخت پروفیل‌ها و شیشه‌ها: تولید و آماده‌سازی اجزای اصلی نمای کرتین وال در محیط کارخانه‌ای، با کنترل کیفیت بالا و استاندارد فنی لازم.
3. نصب فریم‌ها و اتصالات: اجرای دقیق فریم آلومینیومی و اتصالات متناسب با طراحی، که یکی از مراحل مهم در اجرای کرتین وال محسوب می‌شود.
4. نصب شیشه و آب‌بندی: قرارگذاری شیشه پیش‌ساخته به همراه سیستم آب‌بندی مناسب برای جلوگیری از نفوذ آب و هوا به داخل سازه.
5. تأکید بر نقش مجری تخصصی: جهت جلوگیری از خطا اجرایی و تضمین کیفیت نهایی، حضور یک مجری تخصصی کرتین وال الزامی است؛ زیرا اجرای صحیح هر یک از مراحل مستلزم تجربه و دانش فنی بالا می‌باشد

اجرای نمای کرتین وال یک فرآیند تخصصی است که نیاز به دقت، مهارت و استفاده از تجهیزات باکیفیت دارد. هر مرحله از نصب باید با رعایت استانداردهای فنی و توجه به جزئیات انجام شود تا علاوه بر زیبایی، عملکردی مطلوب از نظر ایمنی، استحکام و عایق‌بندی ارائه دهد.
آریا ساز و کار با سال‌ها تجربه در اجرای نمای کرتین وال، این اطمینان را به شما می‌دهد که پروژه شما بدون خطا، تأخیر یا هزینه‌های اضافی اجرا شود. تخصص در انتخاب متریال مناسب، روش‌های نصب استاندارد و رعایت نکات فنی از جمله مواردی است که کیفیت نهایی پروژه را تضمین می‌کند. برای دریافت مشاوره تخصصی، می‌توانید با کارشناسان ما از طریق شماره درج‌شده در سایت تماس بگیرید.

نکات کلیدی در اجرای کرتین وال
در نصب کرتین وال، توجه به عوامل زیر از اهمیت بالایی برخوردار است:
نوع نگهدارنده نما: انتخاب سیستم نگهدارنده مناسب بسته به طراحی ساختمان و شرایط محیطی تعیین می‌شود.
نوع یراق‌آلات مورد استفاده: استفاده از یراق‌آلات استاندارد و مقاوم، استحکام و ایمنی نمای کرتین وال را افزایش می‌دهد.
سایز یراق‌آلات بر اساس وزن نما: وزن کلی سازه تعیین‌کننده سایز و استحکام یراق‌آلات مصرفی است که باید با دقت محاسبه شود.
با رعایت این موارد و سپردن اجرای کرتین وال به یک تیم حرفه‌ای، می‌توانید نمایی زیبا، مقاوم و بادوام برای ساختمان خود داشته باشید.
