طراحی در و پنجره از دیرباز یکی از مسائل مهم در زمینه طراحی نمای خارجی بناها بوده است. زیرا در و پنجره از المان هایی است که تنوع طراحی آن ها باعث می شود نوع کاربری ساختمان ها مختلف باشد و در کاربری های مختلف از پنجره های متفاوتی استفاده نماییم. دلیل این امر این است. رنگ و طرح در و پنجره در فرهنگ های مختلف بیانگر طبقه اجتماعی ساکنین آن بوده است تا جایی که پنجره های قصرها استاندارد خاصی رعایت می شد و معمولا بلندتر از پنجره های معمولی بود یا در طراحی پنجره های کلیساها در اروپا همیشه از شیشه های رنگی استفاده می گردید.
علاوه بر این، به دلیل تفاوت هایی که در رابطه با آب و هوایی مناطق مختلف وجود دارد، نوع طراحی در پنجره ها نیز متفاوت خواهد بود. زیرا متریال به کار رفته در این المان ها باید شرایط ویژه ای داشته باشند. مثلا در مناطق مرطوب یا بارانی استفاده از پنجره هایی بدون لایه روکش و آهن خالص عاقلانه نیست و در صورت تمایل به استفاده از این مواد باید از روش های ضد زنگ نمودن سازه ها استفاده نمود. یا استفاده از شیشه های بزرگ معمولی در مناطق سردسیر و بارانی باعث می گردد تا گرم نمودن فضای داخلی به انرژی بیشتر ی نیاز باشد و لازم است که در طراحی در و پنجره ها در این نواحی، به استفاده از پنجره های دوجداره اهمیت بیشتری داده شود.
طراحی در و پنجره فلزی
طراحی در و پنجره فلزی یکی از درخواست هایی است که از طرف کسانی که سفارش در و پنجره برای ویلاها و باغ های خود دارند معمولا در سفارش های خود ذکر می کنند. منظور از پنجره های فلزی، پنجره آهنی یا آلومینیومی است. اما این پنجره ها مشکلات و معضلاتی را به همراه دارد. مثلا پنجره های آهنی وزن بالایی دارد و به دلیل رسانایی بالای گرما در صورت آتش سوزی بسیار گرم خواهد شد. علاوه بر آن این نوع پنجره های فلزی گرما و سرما را به راحتی عبور داده و هدر رفت انرژی خواهیم داشت.
پنجره های فلزی که عایق بندی نشده باشند همواره در معرض زنگ زدگی و مشکلات مشابه خواهند بود. البته پنجره های الومینیومی به رغم فلزی بودن مشکل سنگینی وزن را ندارند ولی مشکل اتلاف انرژی همچنان باقی است. به همین علت پیشنهاد می گردد که در هنگام طراحی در و پنجره فلزی از یک لایه پروفیل در داخل قاب پنجره لحاظ گردد تا این مشکل از بین رود.
طراحی درب و پنجره به صورت استاندارد
طراحی درب و پنجره بر اساس اصول استاندارد شعاری است که گروه ساز وکار به آن معتقد بوده و همواره سر لوحه خود قرار داده است. درب و پنجره سازی اصولی دارد که هر شرکت سازنده ان در هنگام تولید آن بای در نظر بگیرد مثلا پنجره سفارش داده شده برای چه نوع منطقه ای است، میزان تابش آفتاب و یا وزش باد در آن چقدر است؟
سفارش طراحی انواع در و پنجره برای محیط های اداری و مسکونی در ابعاد مختلف و با متریال متنوع در سایت ثبت شده و امکان پذیر خواهد بود. نمونه کارهای این مجموعه در حوزه طراحی در و پنجره در طرح های مدرن و سنتی وبا مواد اولیه متنوع در قسمت محصولات سایت ساز و کار قابل مشاهده است.
نرم‌افزار طراحی درب و پنجره دو جداره

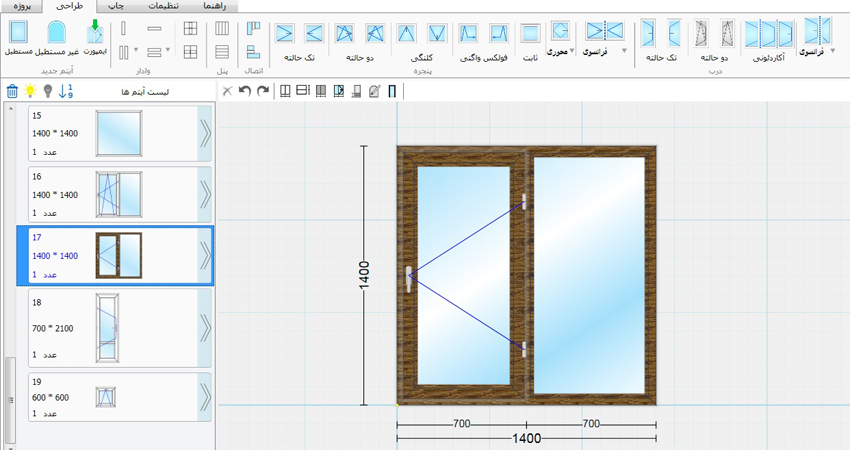

اولین مرحله تولید پنجره دو جداره، طراحی آن به وسیله نرم‌افزار است. نرم‌افزار طراحی درب و پنجره، ابزاری کارآمد و قدرتمند برای طراحان است و فرآیند طراحی را بسیار دقیق و آسان می‌سازد. یکی از بهترین نرم‌افزارهایی که طراحی درب و پنجرههای دو جداره را امکان‌پذیر می‌کند، نرم‌افزار MasterWin است. MasterWin نرم‌افزاری با زبان فارسی است و به دلیل قابلیت‌های بسیار و کاربری آسان خود طرفداران زیادی دارد.
با استفاده از این نرم‌افزار می‌توان انواع درب و پنجرههای UPVC و آلومینیوم را طراحی کرد. MasterWin قابلیت استفاده از شیشه‌های رنگی و همچنین پروفیل‌های لمینیت و رنگی را داراست. نرم‌افزار MasterWin به طراحان این امکان را می‌دهد که تنها با چند کلیک انواع درب و پنجره خم و هلالی را طراحی کنند. همچنین MasterWin دارای یک اپلیکیشن موبایل است که قابلیت تبادل اطلاعات با نسخه‌ی دسکتاپ را دارد.

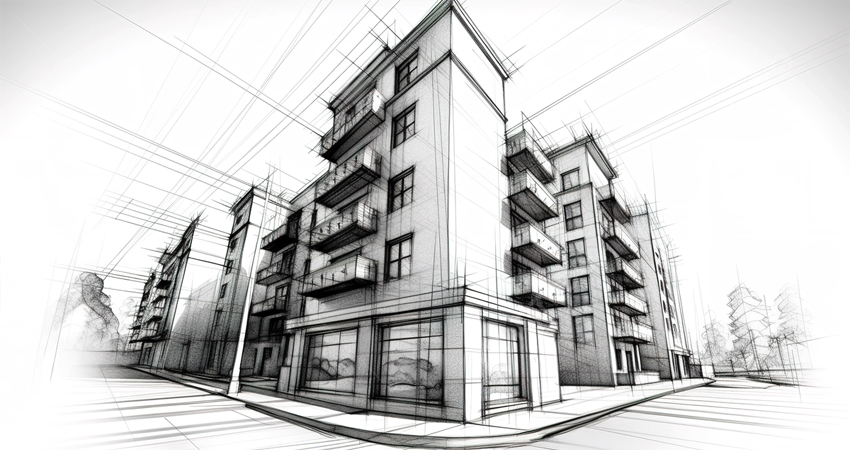

طراحی پنجره سیاه قلم
سیاه قلم یکی از تکنیک‌های مهم در نقاشی و طراحی است که در طراحی پنجره هم به کار می‌رود. از این تکنیک می‌توان برای ایده‌پردازی اولیه طراحی پنجره، نمایش جزئیات طرح، ایجاد حس عمق و بافت استفاده کرد. توجه داشته باشید که کاربرد این تکنیک در طراحی پنجره، خالی از اشکال نیست.
یکی از مهم‌ترین ایرادهای طراحی دستی امکان بروز خطاهای انسانی است. اگر اندازه‌گیری‌ها نادرست باشند و خطوط به صورت دقیق ترسیم نشوند، نصب و عملکرد نهایی پنجره دچار مشکل می‌شود. اشکال دیگر طراحی دستی این است که امکان اصلاح طرح و اعمال تغییرات به راحتی ممکن نیست. مسئله‌ی دیگر، دو بعدی بودن این طرح‌هاست؛ در حالی که نرم‌افزارها امکان نمایش طرح به صورت سه بعدی را فراهم می‌کنند. از سایر ایرادهای طراحی دستی می‌توان به زمان‌بر بودن این فرآیند اشاره کرد.
دانلود رایگان نرم‌افزار طراحی درب و پنجره UPVC برای کامپیوتر
افراد بسیاری تمایل دارند که نرم‌افزارهای طراحی درب و پنجره را به طور رایگان دانلود کنند. استفاده از نرم‌افزارهای رایگان ممکن است وسوسه‌انگیز به نظر برسد، اما می‌تواند معایبی هم داشته باشد. مثلا این نوع نرم‌افزارها قابلیت‌های زیادی ندارند و برای کسانی که می‌خواهند به طور حرفه‌ای به طراحی درب و پنجره بپردازند مناسب نیستند.
بهترین راه این است که افراد انواع مختلف نرم‌افزارهای طراحی درب و پنجره‌ی موجود را بررسی و مناسب‌ترین مورد را خریداری کنند. به این ترتیب علاوه بر استفاده از تمام قابلیت‌های نرم‌افزار از پشتیبانی هم بهره‌مند می‌شوند. البته دانلود نسخه‌ی موبایل نرم‌افزارهایی مانند MasterWin و iwindoor رایگان است و می‌توان آن‌ها را از اپلیکیشن بازار یا مایکت دانلود کرد.
نرم‌افزار مستر وین(MasterWin) یکی از محصولات شرکت فناوری داده پویشگر است. این نرم‌افزار مخصوص طراحی در و پنجرههای UPVC و آلومینیومی بوده و به کمک آن کاربران می‌توانند مدل‌های مختلف پنجره‌ها را با سهولت و دقت بالا طراحی کنند. ویژگی‌هایی مانند بانک کامل پروفیل‌ها، ارائه فاکتورها و گزارش‌های دقیق و امکان استفاده از شیشه‌ها و پروفیل‌های رنگی، از قابلیت‌های برجسته این نرم‌افزار هستند. همچنین نسخه جدید این نرم‌افزار با نام مستر وین پلاس به‌روز شده و ویژگی‌های بیشتری همچون قلم جادویی و بهینه‌سازی پروژه‌ها را ارائه می‌دهد
یکی دیگر از محصولات شرکت دانش بنیان "فناوری داده پویشگر" پلتفرم آنلاین وب وین است. این سامانه به کاربران امکان طراحی، ساخت و مدیریت پروژه‌های در و پنجره را به‌صورت آنلاین فراهم می‌کند. ویژگی‌های آن شامل رابط کاربری ساده، قابلیت سفارشی‌سازی، مدیریت حسابداری یکپارچه و امنیت اطلاعات است. وب وین همچنین قابلیت قیمت‌دهی دقیق و گزارش‌دهی برای شرکت‌های بزرگ را دارد. برای اطلاعات بیشتر و استفاده رایگان می‌توانید به سایت این شرکت مراجعه کنید.
لینک دانلود نرم‌افزار مستر وین
طراحی پنجره دو جداره بزرگ
کسانی که عاشق فضاهای روشن و پر نور هستند، معمولا به استفاده از پنجرههای دو جداره بزرگ بسیار علاقه‌مندند. این نوع پنجره‌ها به دلیل ابعادشان میزان نور بیشتری را وارد فضا می‌کنند. همچنین به خاطر دو جداره بودن عایق خوبی برای آلودگی‌های صوتی، سرما و گرما هستند و مانع هدر رفتن انرژی می‌شوند.
پنجرههای دو جداره بزرگ به شکل‌های متفاوت و در ابعاد مختلفی طراحی می‌شوند. به عنوان مثال در خانه‌های ویلایی از پنجرههای دو جداره قدی در طراحی نمای ساختمان استفاده می‌شود؛ در این صورت فضا روشن‌تر و دلباز‌تر می‌گردد.

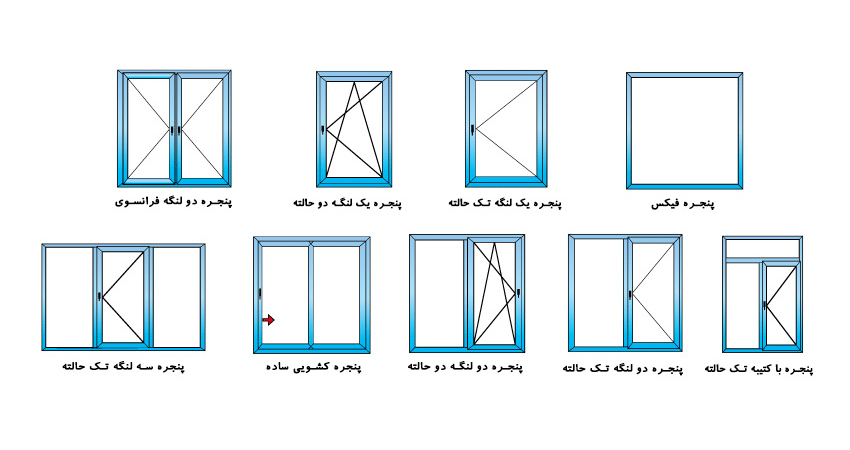

به طور کلی پنجرههای دو جداره را می‌توان به صورت پنجره تک حالته، پنجره دو حالته، پنجره ثابت، پنجره کشویی، پنجره فولکس واگنی و پنجره قوسی طراحی کرد. هر کدام از این پنجره‌ها مزایایی دارند و طراح با توجه به شرایط ساختمان تصمیم می‌گیرد که از کدام نوع پنجره استفاده کند.
نرم‌افزار طراحی پنجره
نرم‌افزارهای داخلی و خارجی زیادی برای طراحی پنجره وجود دارد که در ادامه به دو مورد از آن‌ها اشاره می‌شود.
- نرم‌افزار ERCOM
یکی از بهترین نرم‌افزارهای خارجی طراحی پنجره، نرم‌افزار ERCOM است. این نرم‌افزار با داشتن محیطی کاربرپسند، توانایی طراحی پیچیده‌ترین پنجره‌ها، بهینه‌سازی برش پروفیل و محاسبه دقیق قیمت پروژه را دارد. از نظر بسیاری از طراحان، ERCOM یکی از جامع‌ترین و کاربردی‌ترین نرم‌افزارهای طراحی پنجره است؛ چرا که امکانات و قابلیت‌های فراوانی دارد.
- نرم‌افزار iwindoor
نرم‌افزار دیگری که می‌توان برای طراحی پنجره از آن استفاده کرد iwindoor است. این نرم‌افزار داخلی قابلیت طراحی انواع پنجرههای محوری، لیفت و آکاردئونی را داراست. به کمک این نرم‌افزار می‌توان پنجره‌هایی را طراحی کرد که به شکلی غیر از مستطیل باشند. توانایی محاسبه‌ی متراژ پروفیل و شیشه مورد نیاز از سایر قابلیت‌های این نرم‌افزار است.
همچنین یکی دیگر از نقاط قوت iwindoor این است که نسخه موبایل هم دارد و می‌توان اطلاعات پروژه را از موبایل به نسخه کامپیوتری انتقال داد. این نرم‌افزار می‌تواند قیمت پروژه را بر اساس میزان مواد مصرفی تخمین بزند و آن را در قالب گزارشی ارائه کند.
نرم‌افزار طراحی درب و پنجره فلزی
برای طراحی درب و پنجره فلزی علاوه بر نرم‌افزارهایی که در قسمت قبل ذکر شد، می‌توان از نرم‌افزارهای دیگری هم استفاده کرد که در ادامه به آن‌ها پرداخته می‌شود.
- نرم‌افزار Open Janela
نرم‌افزار Open Janela از نرم‌افزارهایی است که به طراحان این امکان را می‌دهد درب و پنجره‌هایی با اشکال پیچیده طراحی کنند. با استفاده از این نرم‌افزار می‌توان انواع متفاوتی از پنجره مانند پنجره ریلی، تاشو و ... را به طور دقیقی طراحی کرد. همچنین با کمک این نرم‌افزار برنامه‌ریزی خط تولید، میزان فروش و تسلط روی انبار بهبود می‌یابد.
- نرم‌افزار WindoorCraft
یکی از نرم‌افزارهایی که با محاسبه و طراحی دقیق خود توانسته توجه بسیاری از تولیدکنندگان درب و پنجره را جلب کند، نرم‌افزار WindoorCraft است. با استفاده از این نرم‌افزار می‌توان انواع پنجره‌ها را به شکل مستطیل یا سایر اشکال طراحی کرد. همچنین نرم‌افزار WindoorCraft امکان شخصی‌سازی و تغییر در شکل پنجره‌ها را برای کاربران فراهم نموده است.
طراحی پنجره در نما

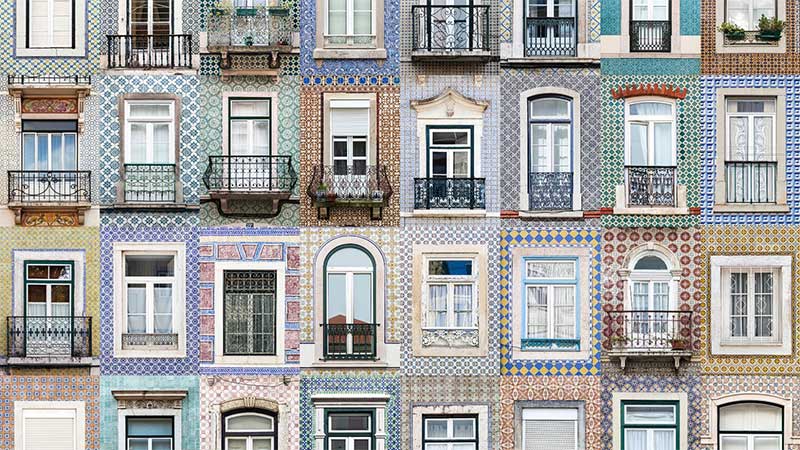

یکی از عوامل اثرگذار در نمای ساختمان، پنجره است. طراحی پنجره در معماری بسیار اهمیت دارد. پنجره‌ها علاوه بر این که در نورپردازی فضای داخلی مؤثرند، نوعی راه ارتباطی با محیط بیرون نیز محسوب می‌شوند. طراحی پنجره با توجه به موارد گوناگونی مانند آب‌وهوای منطقه، موقعیت ساختمان، اندازه اتاق‌ها، سلیقه‌ی معمار و ... انجام می‌شود. به عنوان مثال اگر معماری بخواهد اتاق را بزرگ‌تر از حد معمول نشان دهد، معمولا از پنجره‌هایی با قاب افقی استفاده می‌کند. در ادامه به برخی از نکاتی که در طراحی پنجره ساختمان‌ها اهمیت دارد اشاره می‌شود.
- پنجرههای قوسی برای ساختمان‌هایی با نمای کلاسیک بسیار مناسب هستند.
- برای ساختمان‌های مدرن می‌توان پنجره‌هایی با اشکال مختلف طراحی کرد. مثلا پنجره‌هایی به شکل پنج ضلعی به نمای ساختمان ظاهری متفاوت می‌دهند.
- هر چند طراحی پنجرههای بلند باعث روشنی فضا می‌شود، اما این نوع پنجره مناسب مناطق گرمسیر نیست؛ چرا که در این مناطق تابش نور خورشید به طور مستقیم است.
- پنجرههای کشویی بیشتر مناسب فضاهای کوچک هستند. باز و بسته کردن این پنجره‌ها با وجود پرده بسیار آسان است.
